Обогрев помещений нагревательным кабелем для теплого пола

Еще несколько лет назад технология теплых полов считалась очень дорогой и сложной. Со временем она стала обыденностью, которая отличается доступными ценами, легкостью и простотой установки, эксплуатации. Современные технологии позволяют использовать либо нагревательный кабель для теплого пола, либо применить инфракрасные технологии. Современное оборудование позволяет создавать простые, но высокоэффективные энергосберегающие системы для обогрева помещений.

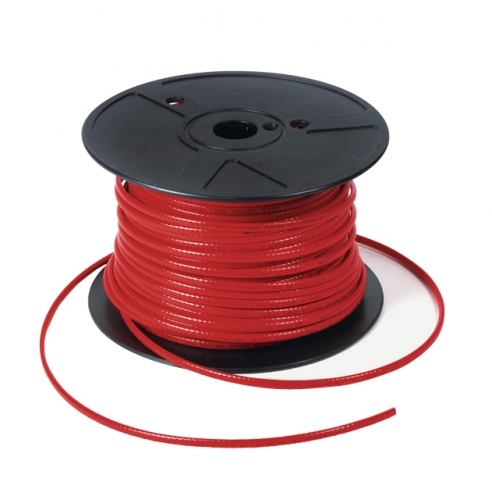

Катушка с греющим кабелем

Разновидности теплых полов

Специалисты рекомендуют подбирать системы на основании особенностей дома или квартиры. Необходимо обязательно учитывать, чтобы система отдавала достаточное количество тепла, была экономичной, а также не представляла сложностей при монтаже. Простая установка особенно важна, когда все работы планируется выполнять самостоятельно.

Теплый пол

Теплые полы, которые сегодня предлагает современный рынок строительной техники, отличаются разными конфигурациями, характеристиками, широким диапазоном мощностей. Это позволяет значительно упростить выбор и дает возможность приобрести именно ту систему, которая идеально подойдет под ваши потребности.

Существует несколько видов таких элементов:

  • Кабельный пол;
  • Кабельный на основании;
  • Пленочная инфракрасная система.

Кабельная система: эффективная простота

Подобная конструкция предусматривает использование нагревательного кабеля в качестве главного элемента. Принцип работы необычайно простой – электричество преобразуется в тепло.

Кабель обогрева полов

При всей своей простоте такие системы считаются одними из самых трудоемких по монтажу. Необходимо очень тщательно уложить кабель в соответствии с нужным шагом укладки, а затем залить стяжку.

Пирог электропола

Но стяжка – это потеря высоты комнаты, что бывает ощутимо для некоторых квартир. Еще один существенный минус полов этого типа – определенные трудности монтажа под мебелью и различным сантехническим оборудованием.

При всех недостатках данная технология обладает и множеством достоинств и преимуществ. Так, кабель подойдет для установки в тех комнатах, где достаточно сложный периметр, а также в тех помещениях, где необходимо обогревать дополнительные элементы. Это очень актуально для различных элементов частных домов, находящихся снаружи, таких как отливы крыши, стоки и др.

Кабельные полы на основании

Среди достоинств этой технологии можно выделить небольшую толщину системы. Это достаточно тонкий нагревательный мат для теплого пола. Он представляет собой сетку с кабелем. Сечение его составляет около 2,8 мм. Если сравнить данный вариант с обыкновенными кабельными полами, то его монтаж еще более упрощен. Все дело в том, что провод уже правильно уложен и надежно зафиксирован на сетке. Для установки необходимо лишь расстелить мат по полу и зафиксировать его на поверхности.

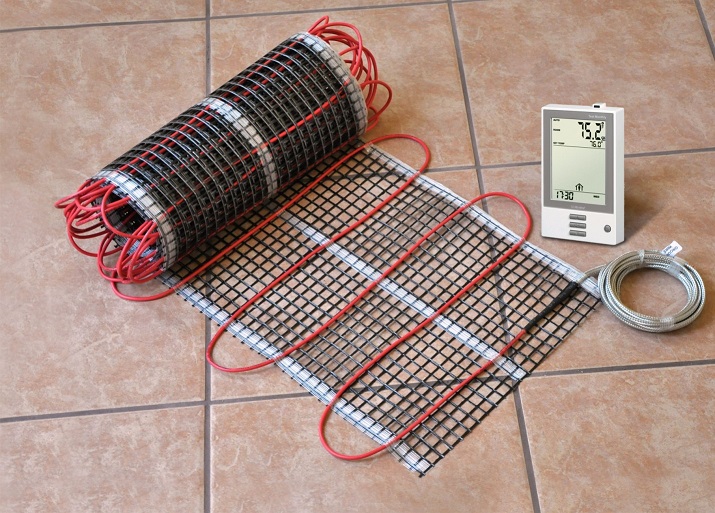

Мат теплого пола

Такие полы очень просто и удобно использовать под кармической плиткой. Толщины клея или клеевых растворов достаточно, чтобы вся нагревательная конструкция оказалась в клеевой смеси. Если проводить монтаж таких полов под какие-либо другие напольные покрытия, стяжку делать все-таки придется, однако толщина ее будет небольшая. Зачастую, это всего около 30 мм.

Также важно учесть, что такие конструкции могут использоваться и там, где установлена мебель и под сантехническим оборудованием.

Системы на инфракрасной пленке

Конструкция изготавливается в виде специальной двухслойной пленки. В качестве нагревателей используются углеродные элементы, а толщина конструкции составляет всего 0,5 мм. Таким образом, высоту пола в помещении увеличивать нет необходимости, чего нельзя сказать об остальных типах теплых полов.

ИК пленка

Инфракрасный пол считается одним из самых эффективных и экономных. С ним можно сэкономить около 60% электрической энергии. Процесс монтажа – один из самых простых. Так, полосы пленки с элементами следует расстелить на полу. При этом не используются те зоны, где будет устанавливаться мебель. Напольные покрытия, даже декоративные, можно устанавливать сразу после настила пленки, стяжка здесь не нужна.

ИК обогрев

Также следует заметить, что такие пленочные инфракрасные конструкции будут отлично работать на любых поверхностях. Они могут использоваться на горизонтальной, вертикальной и даже наклонной плоскости. Это все потому, что используется сухой монтаж.

Разновидности кабелей для теплого пола

Современная промышленности предлагает разные виды нагревательных кабелей для теплого пола. Для выбора доступны элементы на катушке, маты, секции. Как уже было указано выше, проводить монтаж матов можно без выполнения стяжки. Секционные же системы необходимо устанавливать в стяжку. Что касается напольных покрытий, то идеальным вариантом считается кафельная плитка, керамогранит.

Укладка теплого пола

Профессионалы рекомендуют для квартир применять маты либо секционные системы. Здесь уже рассчитано необходимое количество кабеля, а также шаг его мощность. Если же выбор сделан в пользу кабеля на катушке, то тут не обойтись без базовых знаний электротехники и формул из курса физики. Также пригодятся знания и в электрике.

Кроме того, что кабельные теплые полы бывают различными, сам элемент разделяется на два вида. Это резистивный кабель и саморегулирующийся. Дальше мы рассмотри их подробнее.

Резистивный кабель

Внутри – несколько жил, которые обладают очень высоким сопротивлением. В качестве материалов применяется либо нихром, либо латунь или медь. Что до количества жил, то в большинстве случает их либо 2, либо 1 жила.

Схема нагревательного кабеля

Среди недостатков специалисты выделяют постоянную теплоотдачу. Также иногда кабель может перегреваться на некоторых отрезках. Это не лучшим образом сказывается на отдельных участках теплого пола.

Саморегулирующийся кабель

Этот кабель достаточно «умный». Профессионалы его так и называют. И не зря, при рассмотрении принципа его действия все сразу станет ясно.

Конструкция саморегулирующегося кабеля

Данный нагревательный элемент может реагировать на температуру среды, которая его окружает. К примеру, если температура понизилась, то средняя жила сжимается. В результате – увеличивается сила тока и кабель выделяет большее количество тепла. Когда же температура начнет повышаться, пойдет обратная реакция. Цены на этот материал гораздо выше, чем на резистивные нагревательные элементы, однако и срок службы также очень высокий.

Мощность

Современные производители предлагают приобрести материалы с самым разным уровнем мощности. Так, зачастую она может варьироваться от 100 Вт до 300 Вт. Очень легко можно подобрать необходимые элементы. Так, для разных помещений необходима следующая мощность:

  • Для жилых комнат, кухонь и прихожих — 100 Вт;
  • В ванных и санузлах рекомендуется 150 Вт;
  • На лоджиях и балконах применяют кабеля мощностью до 200 Вт.

Расчет длины и мощности нагревательного элемента

Прежде чем закупать нагревательный кабель, составляют максимально подробный план квартиры или дома. Этот план обаятельно должен содержать те места, где будет установлена корпусная мебель, встраиваемая бытовая техника, сантехнические приборы. Также указываются и все остальные предметы, которые будут установлены стационарно.

Все дело в том, что многие обогревательные системы предусматривают наличие открытой площади, чтобы теплоотдача была максимально эффективной. Также согревание не нужных и лишних площадей, к примеру, под шкафом – это лишний перерасход электрической энергии.

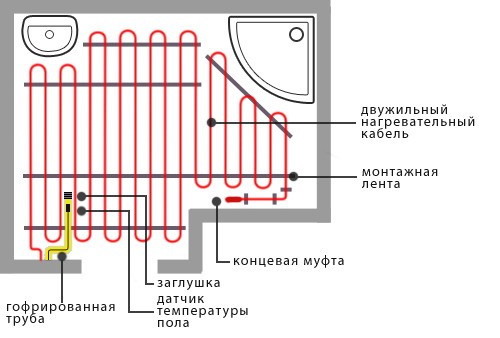

План укладки теплого пола

Далее, после составления плана, рассчитывают площадь поверхности пола, которую необходимо обогревать. Длина помещений умножается на ширину, а затем от цифры-результата отнимается площадь под техникой и мебелью.

Теперь, когда площадь отапливаемой поверхности полов полностью известна, следует рассчитать общую мощность нагревательного мата. Для этого площадь умножается на мощность. К примеру, при площади помещения в 20 метров и мощности нагревательного кабеля в 150 Вт получится 3 кВт. Эту цифру рекомендуется запомнить – она пригодится при выборе терморегулятора.

Нагревательный кабель

В случае, если необходимо использовать кабель в катушках, то рассчитать нужные параметры будет сложнее. Здесь дело в том, что следует учесть и длину кабеля, и характеристики его удельной мощности, шаги витков и еще множество самых разных характеристик.

Что необходимо для выполнения монтажа

Зачастую, для установки системы теплого пола в комплекте есть кабель, специальные сетки и трубки для проводки. Отдельно необходимо приобрести терморегулятор. Также для монтажных работ следует запастись изоляционными материалами, теплоизоляцией, электрическим проводом в зависимости от мощности.

Выбираем теплоизоляционные материалы

Сегодня многие задают вопрос о необходимости утеплителя для теплого пола. Вопрос этот достаточно актуальный. Некоторые предпочитают укладывать утеплитель, другие же – против. Естественно, электрический нагревательный кабель можно проложить и без утеплителя для пола. Однако, теплоизоляционный материал в любом случае будет поглощать часть тепла. К примеру, в помещении, где подложки нет, теплопотери составляют около 30%. Со слоем теплоизоляции толщиной 40 мм потери тепла будут, но составят всего 9%. Таким образом, утеплитель все же необходим.

Теплоизоляция

К этому материалу предъявляются серьезные требования. Так, толщина слоя во многом зависит от типа помещения. Для подвальных помещений будет достаточно слоя в 40 мм. В квартирах, расположенных на вторых этажах и далее, а также в частных домах и коттеджах будет достаточно слоя в 2 см. Теплоизоляция также должна выдерживать воздействия высоких температур. Чтобы материал мог отражать тепло, он должен иметь металлизированную поверхность. Фольга для этого не подойдет.

Приобретая теплоизоляцию, не стоит смотреть на ее форму. Подойдут как рулонные материалы, так и в виде плит. Самое главное – это соответствие условиям эксплуатации.

Монтажные работы

Монтажную ленту устанавливают с расстоянием между полосками до 1 метра. Это значительно облегчит процесс фиксации кабеля. Если в качестве нагревателя применяется мат, тогда этот шаг можно смело пропустить. Перед монтажом кабель рекомендуется протестировать. Измеряется уровень сопротивления и сравниваются с паспортными данными.

Укладывается нагревательный элемент на некотором расстоянии от стены. Зачастую это 5-10 см. При этом шаг считается умножением площади пола на 100, а затем цифра делится на длину нагревателя. Зачастую шаг составляет от 8 до 15 см. Здесь очень важно не гнуть кабель.

Очень важно установить сенсорный температурный датчик. Он устанавливается на равном состоянии. Расположить его лучше в гофрированной трубе. На этом шаге также можно устанавливать коробку, где будет установлен терморегулятор. Дальше рекомендуется снова измерить сопротивление. Если все хорошо – можно провести тестовый запуск, а затем заливать стяжку.
