Устройство смесительного узла для теплого пола Valtec

С каждым годом увеличивается количество людей, которые уже оценили преимущества, выгоду и простоту использования системы тёплого пола. Они стали привычным атрибутом нашего жилища, связано это, прежде всего, с тем, что они максимально отвечают требованиям современного человека, который стремится привести свою жизнь к максимальному комфорту. Тёплый и удобный для проживания дом – мечта каждого человека. Создать уют вашему дому поможет водяной тёплый пол Valtec.

Система пола Валтек

Характеристика оборудования

Для организации системы теплого пола Валтек используют готовые узлы и модули от производителя, таким образом, дополнительных деталей вовсе не требуется, что упрощает монтаж. Важным моментом, обеспечивающим надежность системы теплого пола, является то, что необходимо использовать систему одного производителя. Связано это, прежде всего с тем, что необходимо идеальное сочетание всех узлов и деталей, которые участвуют в процессе монтажа теплого пола.

Система обогрева пола Валтек

Самая сложная техническая конструкция этой системы — смесительный узел для тёплого пола Valtec. Он представляет собой приспособление, которое состоит из: термоголовки с выносным накладным датчиком, смесительного клапана для регулировки тепловой мощности, крана-американки на ¾; футорки 1-¾, тройника, ниппеля, циркуляционного насоса, коллектора с вентильными кранами 1-1/2” на 3 выхода, заглушки с наружной резьбой, коллектора с шаровыми кранами 1-1/2” на 3 выхода, фитинга для подключения трубы к коллектору 16-1/2”, трубы металлопластиковой 16*2 мм, накидных гаек для насоса с внутренней резьбой, датчика от термоголовки.

Схема обогрева Валтек

Смесительный узел имеет множество преимуществ: во-первых, он будет долго и надежно служить вам; во-вторых, он прост в использовании и уходе; в-третьих, он безопасен, так как вода в системе не такая горячая; в-четвертых, он удобен в управлении. При применении смесительных узлов Валтек вы сэкономите свои денежные средства и время, оборудование просто в эксплуатации, оно надежное и компактное.

Преимущества системы

Водяной тёплый пол марки Валтек состоит из смесительного узла (о котором мы сказали выше), коллекторного блока (2 шт) 1”х3/4 Euroconus, шарового крана Base 1”, крана шарового со сгоном Base 1”, обратного клапана, термического сервопривода, комнатного электронного термостата, коммуникатора для смесительных узлов, контроллера для смесительных узлов, расширительного бака, предохранительного термостата, дренажного крана, байпаса с перепускным клапаном. На всю продукцию фирмы Valtec производитель даёт гарантию на 7 лет, необходимая инструкция прилагается к каждому элементы системы.

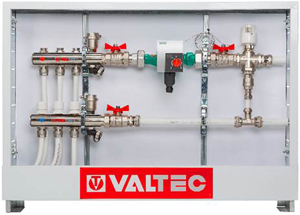

Коллекторный шкаф valtek

Тёплый пол Valtec с каждым годом завоёвывает всё большую популярность. Связано это с тем, что он обладает огромными преимуществами по сравнению с традиционным отоплением жилища. При таком обогреве совершенно отсутствуют конвективные потоки воздуха (как при использовании каминов и батарей центрального отопления), поскольку тепло, которое будет создаваться водяным тёплым полом Valtec, будет подниматься от нагретой площади пола вверх, а такое распределение тепла от пола к потолку создаст максимальный комфорт для людей, которые будут находиться в помещении. Система даст экономию до 30%. Тёплый пол Valtec обладает огромным потенциалом по разумному снижению энергозатрат на нагрев воды (до 50 градусов в максимальном значении). В системе предусмотрен эффект саморегулирования.

Водяной обогрев пола

Кроме того, все элементы этой системы скрыты от глаз и это означает дополнительный визуальный комфорт для людей, которые будут жить в доме с тёплыми полами. Однако, как и у любой системы,так и у тёплого пола Valtec есть свои достоинства и недостатки. К достоинствам данной системы можно отнести то, что строительно-монтажные работы не требуют больших затрат, ведь элементы пола можно использовать со всеми видами полов. Плюсом будет и то, что данная система с успехом заменит приборы отопления и позволит максимально использовать свободную площадь своего жилья, она автономна и не зависит от перебоев электроэнергии.

К недостаткам можно отнести то, что водяной вариант возможен только в частных домах, поскольку всегда есть возможность вовремя не заметить повреждений и подвергнуться затоплению, или же, затопить соседей.

Монтаж

Тёплый пол Valtec, как мы уже знаем, в качестве источника тепла использует горячую воду. Осуществляется работа этой системы следующим образом: по периметру поверхности пола устанавливается труба, по которой будет циркулировать горячая вода. Воду нагревать можно при помощи центрального отопления или при помощи газового котла (но последнее предпочтительнее, так как работа отопительной системы пола не будет зависеть от температуры воды, от давления в сети или от сезонных отключений воды в сети центрального отопления).

Заливка стяжки на теплый пол

Для того, чтобы тёплый пол полностью справлялся со своей работой, необходимо помнить о нескольких моментах: во-первых, обязательно необходима теплоизоляция; во-вторых, нужно подбирать наиболее теплопроводные материалы; в-третьих, укладывать трубу надо в цементную стяжку с тем, чтобы не повредить трубу и увеличить площадь поверхности, которую мы будем обогревать.

Коллекторный шкаф

Одним из немаловажных моментов при проектировании системы водяного тёплого пола – определить, где будет размещаться коллекторный шкаф. Для его размещения в стене надо сделать отверстие размером 60см на 40 см, глубиной 12 см. В эту нишу и устанавливаем шкаф, в котором мы обязательно разместим смесительный узел для тёплого пола Valtec. Смесительный узел — основной элемент тёплого пола, в котором происходит смешивание горячей воды из котла и холодной воды из системы обратной циркуляции.

Коллектор пола

Он регулирует температуру и расход горячей воды, связывает контуры. В данном узле установлены все необходимые контрольно-измерительные приборы, с его помощью вы всегда сможете поддерживать заданную температуру и хранить тепло вашего дома. Когда мы установим шкаф, то первыми мы закрепим концы тех труб, которые подают горячую воду и отправляют воду в котел для нагревания. Труба для тёплого пола должна производиться из надежных и экологичных материалов, у Valtec она может быть многослойной, из полиэтилена, или металлопластиковой (стандартный размер — 1,6 см в диаметре). Эти материалы характеризуются стойкостью и упругостью, они достаточно прочные, с гладкой поверхностью. По своим характеристикам они теплопроводны, не подвергаются коррозии. Выбор трубы для тёплого пола — задача не простая. Сейчас этим занимается достаточное количество производителей, но трубы валтек зарекомендовали себя положительно. Прослужат они долго – около 50 лет.

Трубы

При выборе труб необходимо учитывать определенные характеристики, например, они должны быть долговечны (а это зависит от того, где будут установлены эти трубы), они должны быть прочны (надо обязательно рассчитывать нагрузки на пол)
Нужно обязательно учитывать теплоотдачу и коэффициент расширения труб. Важен и показатель радиуса изгиба трубы, он зависит от диаметра трубы и материала (теплее будет в том помещении, где трубы будут с меньшим радиусом).

Трубы valtec

Разложить трубы на полу можно несколькими способами: змейка, двойная змейка, угловая змейка и улитка. Их можно укладывать самостоятельно каждым способом, а можно комбинировать. Для помещений больших размеров больше подходит улитка, для помещений небольших – змейка. Труба Валтек постоянно применяется для тёплого пола при производстве различных систем отопления зданий, сооружений и других помещений. После того, как трубки уложены, устанавливаем запорный вентиль на каждую из этих труб.

Способы укладки теплого пола

Теперь наступила очередь подключать коллектор. Коллектор — это оборудование, которое обеспечивает направление и регулировку горячей воды по всей системе для тёплого пола Valtec, а также отвечает за циркуляцию воды в системе. Коллектор состоит из циркуляционного насоса и регулирующего клапана, он работает для поддержания температуры, которую установили на терморегуляторе. В производстве преобладают коллекторы с двумя и с тремя ходовыми клапанами.

Рекомендации

Валтек — это современный тёплый пол, он надежен, долговечен, удобен и отличается высоким уровнем качества. Главное для вас – приобрести оригинальную систему, а также подобрать квалифицированных мастеров для монтажа. Самостоятельно это делать не рекомендуется, ведь даже самая передовая технология и самое современное оборудование в руках непрофессионала может пропасть.

valtec

Вот почему фирма Валтек постоянно уделяет особое внимание вопросам обучения персонала, к которому вы и можете обратиться, постоянно работает над выпуском различных инструкций, руководств и технических правил для работы с оборудованием. Кроме того, компания проводит различные семинары и тренинги, а в интернете можно найти ролики, где показаны детально и пошагово все необходимые этапы — от выбора модели до монтажа, а также технические тонкости, с комментариями и советами специалистов-профессионалов.

Мы коротко рассказали вам об оборудовании Валтэк, о системе водяного тёплого пола. Обустройство такой системы — вклад в будущее, она собирает отличные отзывы покупателей. Ваш дом — в ваших руках, храните его тепло бережно и экономно.
