Установка водяных теплых полов на деревянный пол

Водяные теплые полы можно укладывать на деревянный пол несколькими способами. Сами деревянные полы пользуются популярностью из-за своей экологичности и практичности, что делает дерево одним из лучших строительных материалов.

Большой популярностью пользуется спросом система водяного тёплого пола. Установка подобной системы является отличным решением в различных помещениях для его равномерного обогрева, плюсом является отсутствие батарей и возможность передвижения по полу в любую погоду босиком. Кроме того, подогрев полов удобен для людей, у которых есть маленькие дети, которые постоянно бегают и ползают по полу.

Теплый пол на деревянной основе

Принцип системы «тёплого пола»

Благодаря тёплому напольному покрытию в помещении создаётся комфортабельная температура. Все это поддерживается постоянной температурой теплоносителя, создаваемой отопительным котлом. Современный отопительный котёл имеет встроенные режимы подачи воды, которая нагреваются до 50 градусов, подобный вид обогрева полов является самым экономичным вариантом.

Водяной теплый пол

Тёплый пол, в котором носителем тепла является вода, называется водяным тёплым полом. Принцип действия заключается в том, что вода, проходящая по трубам, которые уложены под полом, нагревается и этим самым делая тёплым. Теоретически, трубы необходимо укладывать только на ровную поверхность. Перед этим их необходимо уложить отражатель тепла, чтобы впоследствии тепло уходило наверх. Деревянный теплый пол на водяной основе — это удачно сочетаемая система, позволяющая отапливать помещение быстро и экономично.

Конструкция водяного теплого пола

Водяные полы укладывают с помощью стяжки или настильным способом. Для настильного варианта характерно два способа монтажа, которые отличаются между собой от используемого материала:

  1. Полистирольная система;
  2. Деревянная система.

Под бетонным способом подразумевается бетонная стяжка, закрывающая конструкцию водяного теплого пола. Применение настильного способа обеспечивает сухие работы, благодаря которым эффективность и скорость монтажа становятся намного быстрее.

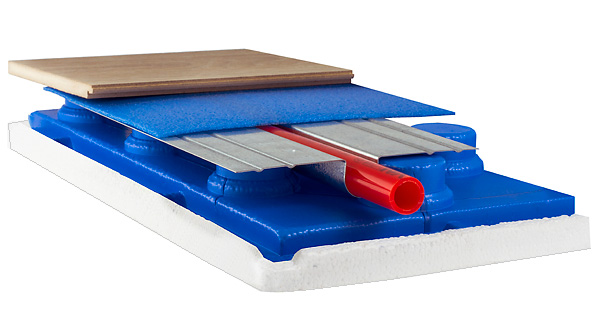

Настильный теплый пол
Настильный вариант монтажа теплого пола.

Если вы планируете обустроить деревянные и теплые водяные полы, то выход остаётся только один – использовать настильный способ.

Используя водяную систему обогрева полов, вы получите множество преимуществ:

  • Тепло распределяется равномерно по всей поверхности пола;
  • Нормализуется влажность в помещении;
  • С точки зрения экономии, такая система является хорошим решением для минимизации расходов электричества;
  • Также есть уникальная возможность использовать данную систему летом, для охлаждения помещения;
  • Отсутствие шума и вибрации.

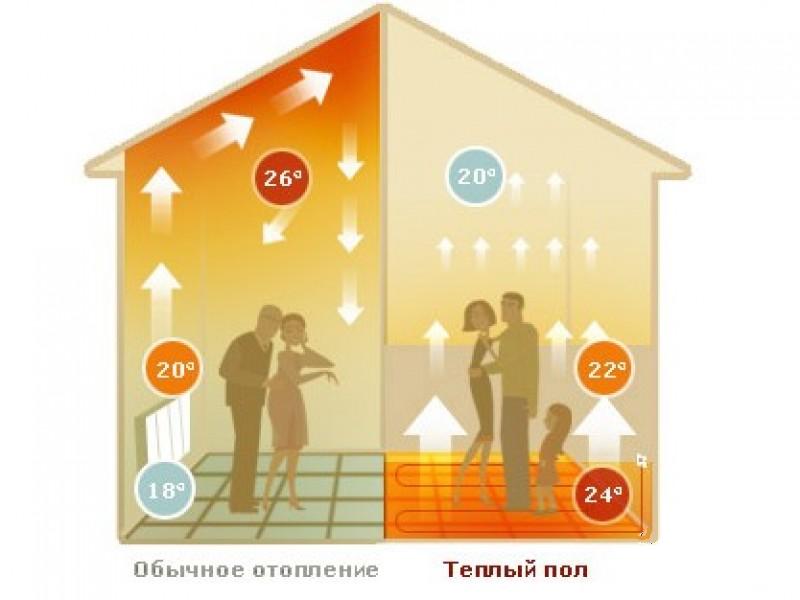

Плюсы теплого пола

Однако существуют и некоторые недостатки:

  • Есть вероятность протекания;
  • Возникают трудности при монтаже.

Настильная система предусматривает несколько вариантов укладки деревянного водяного пола. Например, модульная схема подразумевает собой монтаж труб в ранее заготовленные модули. В середине этих секций есть паз, в который и кладут трубки водяного пола. Этот способ монтажа достаточно быстрый, ведь при нём отсутствуют элементы монтажа, где необходимо устанавливать рейки и другие компоненты.

Настильный теплый пол

Под реечной укладкой деревянной системы водяного теплого пола подразумевается более серьёзный и сложный процесс. Но выполнить данную работу может практически каждый человек. Монтаж водяного пола в данной ситуации проводится между рейками из ДСП или ОСП. Ширина этих пазов должна быть менее 20 миллиметров.

Теплый пол между реек

Полная подготовка деревянного основания

Сперва нужно удостовериться в том, что основание из дерева годится для монтажа тёплого пола. Для этого необходимо тщательно его осмотреть. При условии, что доски все целые, нет прогнивших участков и доски не шатаются под ногами, можно начинать осуществлять подготовительные работы. Но вдруг если под полом прослушивается сквозняк, лаги располагаются друг от друга больше чем на 60 сантиметров (при монтаже тёплого пола максимальное расстояние между соседними лагами должно быть не более 60 сантиметров), а доски не ровные, основание требуется поменять либо демонтировать.

Старый деревянный пол

Общий порядок проведения работ

Как говорилось ранее, расстояние между лагами не должно превышать 60 сантиметров. Если данное требование соблюдено, можно смело начинать заниматься устройством внутренней части пола, которая будет держать на себе вес всей конструкции. После этого необходимо к лагам сверху прибить фанеру, листы ОСБ или доски.

Теплоизоляция

Наверх лаг необходимо уложить пароизоляцию, выбрав для этого специальную плёнку. Не нужно покупать полиэтиленовую пленку, так как она при перепаде температуры может образовывать конденсат. Далее укладывается либо минеральная вата, либо пенополистирол или иной теплоизоляционный материал.

Пароизоляция лаг

Не нужно забывать про демпферную ленту, которую необходимо приклеить по всему периметру помещения. Главная функция данной ленты заключается в защитите пола от сезонных расширений.

Теплоизоляция по лагам
Утепление между лаг.

Технология укладки досок

Далее процесс начинается монтажа черновых досок, на которые в дальнейшем и устанавливаются деревянные конструкции, включающие в себя теплые водяные полы. До этого момента необходимо правильно выставить пазы между досками, потому что в дальнейшем в них будут укладывать трубки теплого пола. Пазы должны быть по ширине и высоте 20х20 мм. Одним из самых важных моментов при укладке водяного пола является укладка деревянных реек. Торцы досок необходимо плавно закруглить, поскольку туда будут укладываться трубки и поворачиваться на 180 градусов.

Доски для теплого пола

Монтаж теплого пола

Необходимо в пазы настелить металлические теплоотражающие пластины, также можно использовать обычную фольгу. Наверх фольги укладываются трубки теплого пола, которые имеет диаметр в 16 миллиметров, для большей эффективности можно каждую трубку закрутить в фольгу. Чтобы трубки не выскакивали из пазов, необходимо в некоторых местах закрепить небольшие пластинки из металла.

Подключение к отопительной системе

Последующим этапом, после которого деревянная система водяного теплого пола будет завершена, будет подключение труб к отопительной системе. Для этого можно выбрать различные методы, например, ручное регулирование. Подключение можно произвести, применяя смесительные узлы или коллекторные системы. Выбор вариантов зависит от конкретного проекта. Не стоит забывать о том, что подключение деревянной системы пола к центральной отопительной системе может быть осуществлено только если есть все необходимые документы, которые подтверждают согласование ваших работ во всех инстанциях.

Коллектор теплого пола

Опрессовка

В заключение всего процесса монтажа нужно сделать опрессовку системы на обнаружение каких-либо повреждений или утечек. Данный этап нельзя пропускать и переходить к финальной отделке, поскольку впоследствии может возникнуть множество проблем, например, может покрытие вспучиться и размокнуть или вообще полностью отслоиться.

Опрессовка теплого пола

Выбор напольного покрытия

Наверх системы водяного пола можно использовать далеко не все напольные покрытия. При выборе нужно учитывать то, что коэффициент сопротивления теплопередачи напольного покрытия должен быть до 0,15 м2 К/Вт и никак не больше. Поэтому не стоит выбирать материал из пробки, лучше всего использовать керамическую плитку, керамогранит или ламинат. Также можно положить паркет, но при установке могут возникнуть трудности.

Ещё стоит учитывать, что для водяных тёплых полов подходят далеко не многие ковровые покрытия, при выборе необходимо обращать внимание на специальные обозначения на упаковке.

Установить теплый водяной пол на подготовленный деревянный пол, можно всего за 3-4 дня. Большая часть времени нужна для настила досок, поскольку необходимо тщательно вымерять ширину пазов, что отнимает достаточно много времени. А что касается монтажа, то тут процесс проходит очень легко и быстро.

Виктор Холод/ автор статьи

Виктор Холод, мастер по полам с 20 летним стажем. Имеет средне-техническое образование в строительной области, владеет собственной фирмой, осуществляющей различные виды работ с полами и напольными покрытиями по Москве и области.
