Устройство инфракрасного теплого пола под плитку

Использование инфракрасных теплых полов при обустройстве современных квартир обусловлено желанием обеспечить максимально комфортную обстановку в своем доме. Такие системы нагрева полов применяются тогда, когда центральное отопление не справляется с обогревом помещения и напольное покрытие, по которому перемещаются домочадцы, остается холодным. Укладку ик-пола можно осуществить под разные виды отделочных материалов, в том числе плитку, ламинат и линолеум. Самым сложным из указанных вариантов является инфракрасный теплый пол под плитку, так как нагревающаяся пленка в этом случае окажется в слое плиточного клея. Как правильно провести все работы по монтажу инфракрасного покрытия?

ИК пол

Что такое инфракрасный пол?

Теплый инфракрасный пол монтируется с помощью специальной пленки, которая представляет собой материал толщиной до 1 мм. Внутри этой пленки находятся электроприводные компоненты, обеспечивающие нагрев поверхности пола. Характерной особенностью такого пол является тот факт, что система обогрева нагревает не воздух в помещении, а предметы, стоящие на поверхности пола, а излучение тепла внутрь комнаты обеспечивает карбоновая паста, запаянная в полиэстере.

ИК пленка

Ик-пленка работает от сети при стандартном напряжении 220 Вольт, подключение системы осуществляется при помощи терморегуляторов, идущих в комплекте. Такой обогрев жилых помещений достаточно экономичен, так как не требует больших затрат электроэнергии.

Инфракрасный пленочный теплый пол можно постелить в гостиной и спальне под ламинат, а на кухне – под плитку. Для этого используется одна и та же ик-пленка со стандартными характеристиками. Требуемое напряжение сети, которое обеспечивает эффективную работу ик-пола, составляет 220-230 Вольт, а мощность, тратящаяся на метр площади комнаты, может быть разной – в границах от 150 до 440 Вт. Чтобы сориентироваться, пленка какой мощности вам требуется, вам необходима инструкция конкретному виду ик-покрытия. Пленки с показателями в 150 Вт могут прогреть пол до +45 градусов, а 440 Вт – до +80. Выбирать инфракрасный материал рекомендуется с учетом этих параметров.

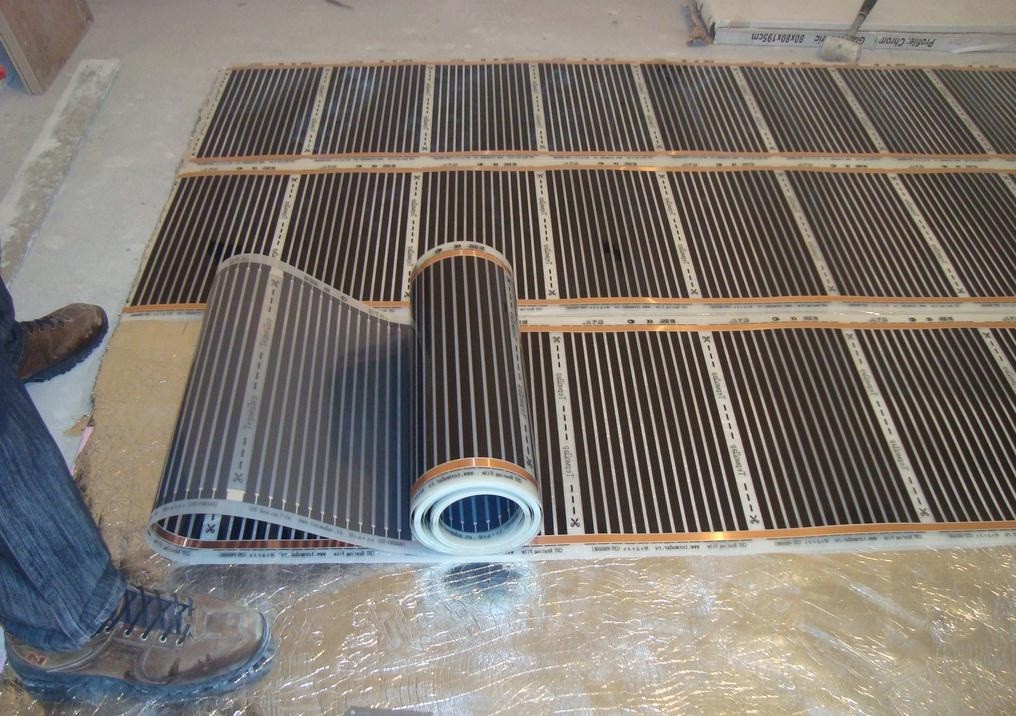

ИК обогрев

Инфракрасный пол, укладываемый под плитку или иное отделочное покрытие, является пожаробезопасным, так как даже при самой высокой мощности термопленки в 440 Вт максимально возможная температура не превышает порог плавления этого материала в +264 градуса.

Среди преимуществ использования для обогрев жилых помещений ик-полов можно отметить бесшумность их работы и простоту процесса укладки. Монтаж покрытия не составляет труда и может быть выполнен самостоятельно. Теплый пол на основе термопленки не будет мешать вам отдыхать в домашней обстановке. Такое покрытие не вызывает вибраций, не снижает уровень кислорода в воздушном пространстве квартиры и не пахнет в процессе эксплуатации.

Укладка ИК пленки

Инфракрасный пол, который стелется под линолеум или декоративную отделку другим материалом, не только прост в монтаже, но и достаточно практичен. Тепло, исходящее от материала, распределяется равномерно по все обогреваемой площади, и практически сразу ощущается под ногами, так как на прогрев верхнего слоя покрытия требуется минимум времени. Ик-полы не сушат воздух жилых помещений и не поднимают пыль, что имеет большое значение для здоровья домочадцев.

Среди эксплуатационных характеристик ик-покрытия можно отметить возможность регулировки необходимого уровня температурного режима с помощью терморегулятора. Соединение нагревательных элементов внутри пленки имеет параллельный характер, благодаря чему пол будет прогреваться даже в том случае, если одна из секций испортится и перестанет греться.

Терморегулятор

Монтаж ик-пленки под плитку

Инфракрасный теплый пол под плитку необходимо укладывать особым образом, так как такой вариант организации теплых полов отличается уязвимостью термопленки по отношению к плиточному клею. Ик-пленка сама по себе характеризуется низкой степенью адгезии, ее поверхность плохо сцепляется со следующим слоем половой конструкции. Поэтому заливка поверх уложенной термопленки цементной стяжки или монтаж плиточного полотна может привести к тому, что пол получится плавающим. Подобный недостаток вызывает проблемы с дальнейшей эксплуатацией готового пола.

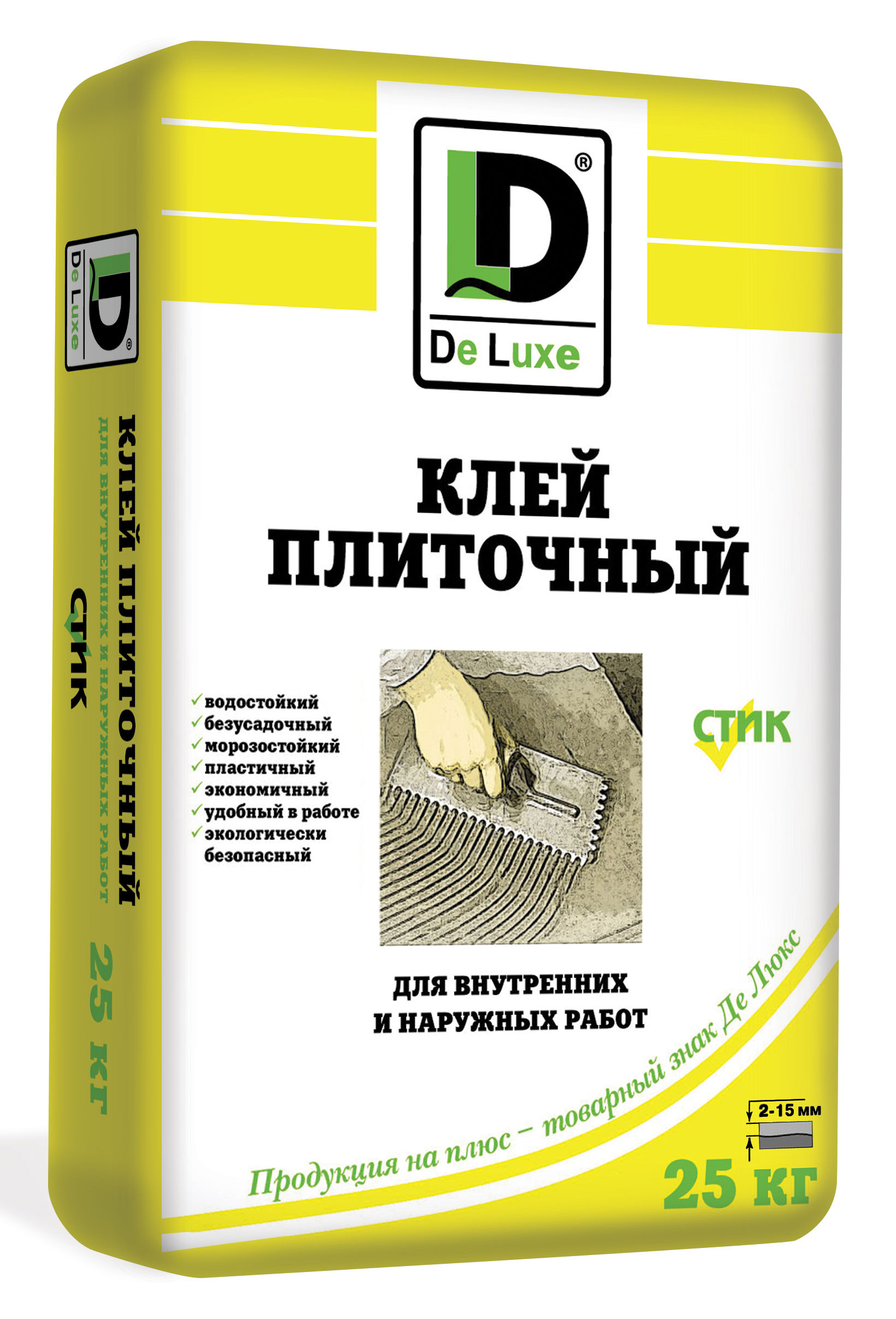

Плиточный клей

Плиточный клей обычно имеет щелочную среду, которая разъедает полиэстер. Пленка вод воздействием веществ, входящих в состав клея, будет растворяться, что может привести к короткому замыканию и выводу из строя всего покрытия.

Как провести монтаж пленочного пола под керамическую плитку своими руками? Начать работы необходимо с подготовки рабочей поверхности: она очищается от грязи и мусора, выравнивается при необходимости, моется и просушивается. Затем на нее настилается теплоотражающий материал. Он может быть фольгированным или пробковым, вы можете подобрать любой подходящий вариант. Теплоизоляция размещается на поверхности пола полосами, которые проклеиваются строительным скотчем. Все стыки материала должны быть хорошо скреплены, а металлизированная сторона находиться сверху.

Монтаж теплоотражающей пленки

Затем можно монтировать сам ик теплый пол, который по окончании работ прячется под плитку. Пленка стелется поверх теплоотражающего слоя, обязательно без стыков внахлест. Все стыки должны быть выполнены аккуратно и не наезжать друг на друга, укладка термопленки внахлест может привести к короткому замыканию. Ик-пленку можно стелить не по всей площади пола в комнате, иногда достаточно разместить материал только в центральной части. У стен обычно стоит крупногабаритная мебель, обогревать которую нет смысла. Если вы осуществляете монтаж ик-пола по всей комнате, то в местах, где будет стоять мебель, требуется продумать возможность вентиляции.

Крепление ИК пленки

Терморегулятор монтируется в стену на удобное для вас место, а датчик температуры – внутри пола между слоями стяжки. Эти два прибора необходимо синхронизировать, чтобы вы могли получать достоверную информацию о включенном температурном режиме при дальнейшей эксплуатации ик-полов.

Готовое ик-покрытие перед монтажом плитки специалисты рекомендуют протестировать, чтобы устранить имеющиеся неполадки, так как после укладки плитки сделать это будет очень проблематично. Если никаких неполадок не обнаружено, то вы можете приступать к монтажу плиточного покрытия. Включить ик-пол можно будет спустя месяц после всех работ, когда стяжка и клей окончательно высохнут.

Ик-пленка под линолеум

Инфракрасный теплый пол под линолеум имеет несколько своих особенностей, относящихся к настилу самого линолеума на ик-пленку. Применение ик-полов в сочетании с линолеумным покрытием можно считать оптимальным вариантом для тех, кто хочет обустроить теплый пол и иметь покрытие из этого ПВХ-материала. Линолеум под воздействием ик-пленки будет прогревать равномерно до определенной температуры, поэтому перегрев и плавление отделочного напольного покрытия исключаются.

ИК пленка под линолеумом

При мощности пленки в 150 Вт линолеум не будет вспучиваться и отделяться от основы, размягчаться и разрываться, он не изменит своего цвета и не будет выделять вредных веществ. Использование пленки более высокой мощности для покрытия из линолеума не рекомендуется, так как линолеумное полотно в этом случае может перегреться.

Схема укладка ИК обогрева

Укладка инфракрасного теплого пола, который затем будет использоваться как основа под линолеум, производится следующим образом. Сначала очищается и подготавливается поверхность, затем настилается теплоотражающий слой и укладывается сама пленка. Эти работы проводятся в том же порядке, как и при укладке ик-пленки под плитку. Затем перед настилом линолеумного полотна специалисты рекомендуют уложить на пол слой фанеры. Это необходимо для того, чтобы обеспечить ровную поверхность для отделочного покрытия и защитить нагревательные элементы пленки, которые могут пострадать в местах повышенной проходимости.

Сам линолеум расстилается обычным способом, в небольших комнатах его можно не крепит к фанере на клей, а просто расстелить. Готовое покрытие рекомендуется эксплуатировать при температуре до +28 градусов, чтобы исключить выделение вредных веществ и не снизить качества линолеума как напольного покрытия.

Ик-покрытие под ламинат

Ик полы используются не только для линолеумных и плиточных покрытий, их можно монтировать и под ламинат. Использование инфракрасной пленки обусловлено тем, что ламинат относится к типу легких напольных покрытий, которые быстро прогреваются. Это позволяет говорить об эффективности и экономичности данного способа организации дополнительного обогрева жилого помещения.

Инфракрасная пленка под ламинат

Отзывы специалистов свидетельствуют о том, что ик-пленка под ламинатное покрытие устанавливается таким же образом, как и под любой другой отделочный материал. Работы не требуют особых знаний, при желании их можно осуществить самостоятельно. Рабочая поверхность очищается и выравнивается, выравнивание можно провести с помощью стяжки. Затем укладывается термоизолирующий материал, на роль которого вполне подойдут изделия марки «Пенофол». При укладке теплоотражающего материала следите за тем, чтобы он был настелен фольгированным слоем вверх.

Пенофол на полу

После всех подготовительных работ производится укладка инфракрасного пола, который затем вы уберете под ламинат. Пленка настилается полосами, которые закрепляются на черновой основе. В отдельных случаях ик-покрытие можно укладывать на подложку: при этом способе организации теплых полов в качестве крепления вам потребуется малярный скотч. Кроме настила самой пленке требуется продумать размещения датчика температуры и пульта терморегулятора. Датчик температурного режима нельзя закрывать, иначе он будет показывать неправильные данные. Провода, соединяющие эти два компонента системы, могут монтироваться как в наружный пластиковый короб, так и прятаться в стене.

После завершения монтажа частей ик-пола требуется осуществить изоляцию каждого соединения и их заливку силиконовым герметиком. Затем пол включается на несколько минут для проверки работоспособности. Если все соединено правильно, покрытие будет постепенно прогреваться. На этом этапе можно устранить все обнаруженные неполадки.

ИК обогрев под ламинат

Если неполадки отсутствуют, то монтаж инфракрасного теплого пола осуществлен правильно, его можно прятать под ламинат. Ламинатное покрытие на ик-пленку монтируется стандартными методами. Готовый пол нельзя включать сразу, специалисты советуют подождать некоторое время, пока ламинат прогреется до состояния комнатной температуры. Это условие требуется для правильного запуска системы обогрева и исключения проблем с дальнейшей эксплуатацией финишного покрытия.

Виктор Холод/ автор статьи

Виктор Холод, мастер по полам с 20 летним стажем. Имеет средне-техническое образование в строительной области, владеет собственной фирмой, осуществляющей различные виды работ с полами и напольными покрытиями по Москве и области.
