Монтаж и подключение системы теплого пола не станут сложным процессом в случае, если мы занимаемся электрическим типом. Электрические модели подходят для любых помещений, определенных рекомендаций по их использованию почти нет. Вся суть того, как подключить теплый пол к терморегулятору состоит в правильном размещении нагревательных элементов, с использованием фото или видео.
После расположения частей системы необходимо подключить ее к терморегулятору и обеспечить подачу энергии в контуры. Но все же некоторые особенности появляются в зависимости от типа элемента и предназначения помещения.
Какими бывают электрические полы
Электрические полы питаются от одного источника, но имеют различия по типу используемых элементов нагрева. Чтобы максимально правильно осуществить подключение теплого пола, необходимо вначале выяснить, какая его разновидность была куплена.
Основой теплого пола могут быть:
- Hезистивный кабель нагрева;
- Cаморегулятивный кабель;
- Тепловые маты (представляют собой тонкий проводник, уложенный на сетку);
- Нагревочная пленка (биметаллическая или карбоновая) и стержни из карбона.
У каждого вида есть собственная схема подключения теплого пола проводами к терморегулятору, основной тезис всех методов подключения — рассчитайте шаг укладки элементов заранее, чтобы не допустить их перегрева, или недостаточного тепловыделения. Как подключить по инструкции электрический теплый пол, указано на упаковке самим производителем.
Подключение термогулятора
Перед тем, как подключить теплый пол, необходимо определить место, в котором расположится терморегулятор.

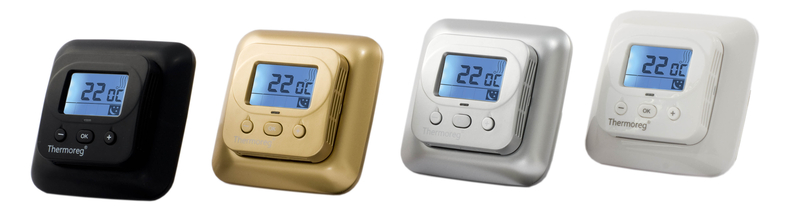

Терморегулятор (термостат) — прибор, который управляет системой нагрева и обеспечивает удержание температуры в помещении на одном уровне. Через терморегулятор к сети подключаются отопительные элементы. Термостаты можно найти на любой вкус и кошелек, ассортимент содержит как самые простые механические образцы, так и высокоинтеллектуальные компьютерные устройства.
Установка терморегулятора теплого пола, осуществляется на полутораметровой высоте в местах, где он не будет поддаваться влиянию источников тепла, а об удачной процедуре можно будет записать видео.
Подключение терморегулятора к теплому полу можно сделать посредством электрощита или же обычной розетки, но перед этим процессом стоит продумать расположение прибора и окончательно выяснить метод подключения.
Многие приборы содержат на обратной стороне схему подключения.
У основной массы приборов на корпусе имеется схема подключения терморегулятора для системы теплого пола. Этот ход значительно упрощает процесс подключения и позволяет произвести его своими руками, без вызова электрика.
После установки термостата, к распределительному коробу подводится фаза, заземление и ноль. В стене штробится канал для размещения двух пластмассовых трубок. Одна из трубок будет местом крепления для силовых проводов нагревательного кабеля, а вторая — для размещения внутреннего датчика, который помещается под напольное покрытие.
После завершения установки терморегулятора можно приступать к монтажу теплого пола, для чего используется электрическая схема, используемая для подключения теплого пола.
Особенности кабельного пола
Перед подключением теплого пола выравнивается поверхность, а вдоль стены крепится демпферная лента и кладется теплоизоляция. Монтаж кабеля можно производить и на черновой вариант пола, при том, что помещение снизу отапливается. Перед тем, как осуществить подключение теплого пола, к коробке и находящемуся в ней терморегулятору тянутся силовые провода (таким образом муфта соединения будет находиться в бетонной стяжке), чтобы понять схему протяжки, можно посмотреть видео.
После этого монтаж и соединение теплого пола с сетью производится по следующей схеме: на поверхности чернового пола или теплоизоляционного слоя размещается монтажная лента, которая необходима для фиксации кабеля. Очень важно помнить, что при подключении пола к терморегулятору, кабеля не должны пересекаться.
Элементы креплений на монтажной ленте могут помочь в равномерном расположении проводника. После расположения кабелей, устанавливаем датчик, размещая его в пластиковой трубке.

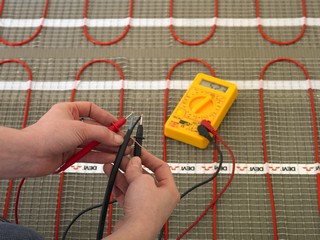

Перед тем, как перейти к подключению терморегулятора теплых полов, проверяем качество выполнения всех работ при помощи тестера, необходимо удостовериться, что сопротивление кабеля такое же, как прописано в паспорте. Если все хорошо, можно заливать стяжку.
Перед тем как подключить теплый пол, необходимо удостовериться в затвердевании стяжки, и после окончательного застывания присоединить провода питания при помощи зажимов винтового типа.
Подключение теплого пола к терморегулятору при помощи проводов — самый сложный этап, поэтому будет нелишним попросить помощи у профессионального электрика.
Он же может и подсказать как настроить своими руками терморегулятор теплого пола для его нормального функционирования.
Установка пола из матов
Электрический теплый пол матового типа похож на своих собратьев, а схема его подключения и вовсе такая же как и у кабельного, с незначительными отличиями. Тепловой мат — довольно тонкий нагревательный кабель, который закреплен на термостойкой пленке. Шаг укладки заранее задается пленкой, поэтому нам остается лишь разметить площадь для расположения системы и определить требуемую мощность.
Перед подключением теплых полов пленка с прикрепленным кабелем кладется на черновую бетонную поверхность, заливается небольшим количеством стяжки или же плиточного клея, после чего закрывается материалом финишной отделки. Ни в коем случае не стоит использовать теплоизоляцию при таком подключении, ведь это чревато общим перегревом системы.
Если для соединения теплого пола с терморегулятором не хватает “холодных концов”, то допустимо вырезание небольшой длины кабеля из мата. Соединительная муфта будет расположена в самой стяжке.
Тепловой мат — это разновидность кабеля, а, следовательно, процедура монтажа обеих систем похожа. Разница состоит в том, что нагревательные маты подключаются легче и гораздо быстрее.
Отсутствие потребности в теплоизоляции и небольшое количество стяжки делают такой теплый пол более выгодным, а общая цена теплого пола будет гораздо ниже, благодаря экономии на материалах и установочных работах. Большим плюсом можно назвать и возможность монтажа системы в комнатах, имеющих низкие потолки, а подобная схема подключения электрического теплого пола не сложнее, чем других типов обогрева пола.
Монтаж пленочного пола
Достаточно новым образцом на рынке отопительных систем является пленочный теплый пол. Чтобы иметь представление о работе пленочного теплого пола, необходимо понять особенности его конструкции. Сама система складывается из отопительных частей (биметалличесикх или углеродных), которые запаяны в термостойкий материал. Края пленки имеют медные проводники, которые соединяются с электросетью.
Подключение теплого пола пленочного типа производится по такой же схеме, что и монтаж греющих матов. Отличие состоит в укладке специальной подложки, которая раскладывается по всей поверхности, требующей утепления. Обычно в роли подложки выступает любой материал, покрытый фольгированной пленкой, которая отражает инфракрасные лучи, направляя их в комнату. Схема подключения регулятора при этом не меняется, оставляя конструкцию теплого пола по-прежнему понятной даже новичкам.
Пленку можно резать, но только по линиям, указанным производителем, они размещаются на поверхности пленки и имеют интервал от 20 до 30 см. Токопроводящие полоски изолируются по одному из краев, другой же остается открытым, именно его подключают к проводам.
Куски пленки кладутся и параллельно соединяются между собой. В конце работ один провод соединяется с соседним листом, а при помощи второго производится подключение теплого пола к терморегулятору.
Пленочный пол универсален тем, что совместим с большинством покрытий. Наиболее всего для пленочной системы подходит ламинат, а самым неудачным из-за повышенного давления на пленку будет ковролин.
